在道路橋梁、地下管網等基礎設施建設中，常使用瀝青麻筋來作為填縫防水材料。那么，它在施工前需不需要控干呢？

一、材料特性決定控干必要性

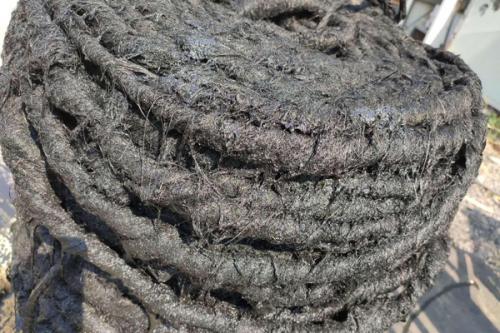

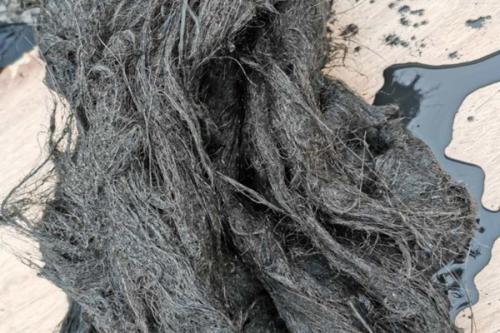

瀝青麻筋是由麻纖維與瀝青復合制成的，麻纖維有柔韌性和填充性，瀝青有防水防腐性能。不過，如果麻筋含水率過高，瀝青浸漬過程中水分蒸發會產生氣泡，導致瀝青無法均勻包裹纖維，形成“蜂窩狀”缺陷。這種缺陷在沉降縫、伸縮縫等動態結構中非常致命——當結構發生位移時，未被瀝青充分保護的麻纖維易受潮腐爛，進而引發滲漏。

二、施工風險倒逼工藝升級

現行《公路橋涵施工技術規范》（JTG/T 3650-2020）明確規定：“沉降縫填塞前，縫內要清掃干凈，保持干燥，不能有雜物和積水；用瀝青麻筋填塞沉降縫必須在干燥狀態下填縫。”主要是基于以下風險考量：

1、粘結失效風險：水分會阻礙瀝青與麻纖維的粘結，導致材料分層剝落；

2、熱脹冷縮風險：含水麻筋在高溫瀝青中易發生爆裂，形成滲漏通道；

3、施工效率風險：潮濕環境會延長瀝青固化時間，增加返工概率。

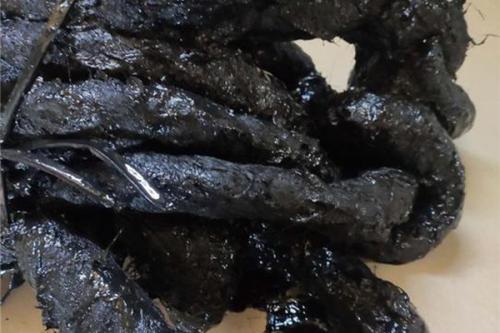

三、質量管控要貫穿全流程

想要確保瀝青麻筋填縫效果，可以采取以下措施：

1、源頭控制：選擇經真空脫水處理的麻筋原料，要求供應商提供含水率檢測報告；

2、過程監控：施工前采用紅外測溫儀檢測麻筋表面溫度，要確保與環境濕度平衡；

3、工藝優化：采用“二次浸漬法”——首次浸漬后晾曬24小時，再進行二次浸漬，確保瀝青滲透深度≥5mm；

4、驗收標準：通過抽樣切割檢查填縫層，要求瀝青包裹率≥95%，無氣泡、裂紋等缺陷。
