小編今天來聊一聊伸縮縫止水帶施工斷裂的原因，下面一起看一下吧。

為了適應溫度變化和地基不均勻沉降等原因造成的構筑物變形，需要設置伸縮縫來將建筑物劃分為獨立的施工單元。伸縮縫是一個非常重要卻容易被忽視的問題。一旦伸縮縫漏水，修復就變得困難，并且往往會導致巨大的經濟損失。為了防止伸縮縫漏水，通常會在內部設置止水帶。止水帶有金屬類（如紫銅和不銹鋼）、橡膠類（如天然橡膠、氯橡膠、三元乙丙橡膠）、塑料類（如PVC塑料、油膏類、聚氨乙烯膠泥類）和密封膠類（如聚氯乙烯、氯丁基丙烯酸酯）等多種材料。其中，橡膠止水帶因其耐寒、耐老化、抗拉、抗壓和耐酸堿等性能，在工程防水、滲漏、減震、緩沖和密封等方面被廣泛應用。目前國內已經對橡膠止水帶成品的拉伸強度、硬度、扯斷伸長率等性能制定了標準。在施工中，由于水帶是伸縮縫質量的關鍵環節，并且質量問題會逐漸出現，維修變得非常困難。因此，預防橡膠止水帶斷裂顯得尤為重要。

1、橡膠止水帶斷裂原因分析

橡膠止水帶在各種荷載下通過利用橡膠材料高彈形變的特性，發生彈性形變并產生體積膨脹，從而廣泛應用于工程中。然而，工程中有時會出現橡膠止水帶斷裂或漏水的現象，其原因主要包括以下幾個方面

（1）混凝土收縮

由于伸縮縫構筑物通常是超長結構，所以施工過程中需要使用大量材料并占用較大的地面面積，導致施工工期相對較長。同時，由于混凝土的收縮，伸縮縫施工期間可能出現止水帶斷裂的情況。

（2）環境溫差

大型結構建筑物施工工期長，通常在伸縮縫施工完成后覆土需要很長時間。在這期間，環境溫度經常發生較大的變化，干溫差導致混凝土自由伸縮時的線膨脹系數也隨著溫度變化而增大，導致混凝土發生更大的線膨脹量。然而，橡膠止水帶這種定型產品無法適應如此大的變形量，從而導致應力集中，使橡膠止水帶在薄弱處發生斷裂。

（3）施工原因

施工過程中若對止水帶安裝質量控制不好則會造成其接觸面容易脫離或產生氣孔氣孔的存在使止水帶與混凝土連接不密實甚至由于氣泡存在而脫離或使混凝十內大粒徑骨料(機械碎石尤為不利)進人止水帶底部當上層混凝土澆筑時由于止水帶下部骨料的作用而使止水帶斷裂由于水平伸縮縫的兩側混凝土不同時澆筑后澆筑部分要等先澆筑部分混凝土強度達到一定要求后才能進行因此橡膠止水帶的裸露時間較長在施工期間需進行鋼筋綁扎、模板支護等工藝施工涉及的材料較多若施工不小心則會造成止水帶被扎穿甚至造成斷裂。

（4）地基的不均勻沉降

地基軟硬不均，施工時無法很好地碾壓或加固地基，或者施工后地基遭受水浸泡，導致地基沉降和變形過大，并且變形值超出了橡膠止水帶的承受范圍。

2、防止橡膠止水帶斷裂的措施

為了解決橡膠止水帶斷裂的問題，在編制施工組織設計和制定施工方案時，我們需要采取具體的措施：

（1）為了避免混凝土在澆筑過程中失水收縮，我們要嚴格控制坍落度在180mm以內，并同時使用加減水劑。

（2）重視保溫養護，優化施工組織設計以縮短工期并減小環境溫差。

（3）在施工過程中，我們將使用卵石混凝土來減少氣孔或骨料刺破橡膠止水帶的情況。同時，在施工期間，我們將加強不同工種之間的交接，并且進行施工交底的督促檢查，以建立責任制和事后追責制，以防止人為意外破壞橡膠止水帶。

（4）為了防止橡膠止水帶斷裂，需要更好地結合設計和施工管理來加強對不均勻地基的處理。

3、橡膠止水帶出現斷裂現象的解決措施

盡管事前有效的預防措施可以顯著降低橡膠止水帶斷裂的可能性，但無法完全避免。若發生斷裂問題，應認真分析并采取合理可行的經濟解決方案。具體可考慮以下兩種方法。

（1）塞填法

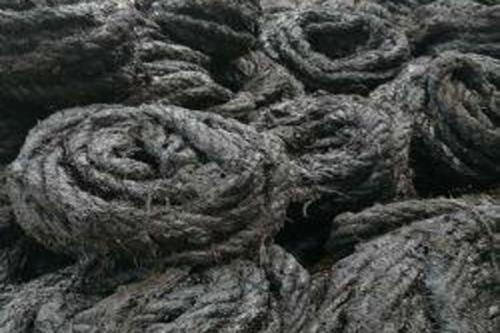

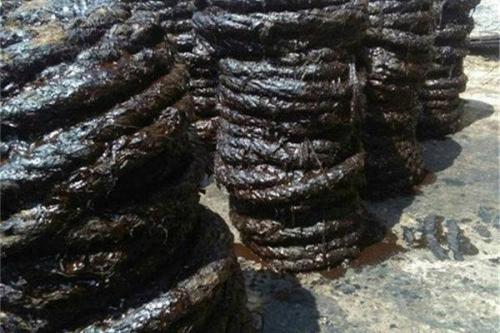

在進行塞填之前，首先需要人工清理伸縮縫內的聚苯板、拉裂的止水帶和其他雜物，使用鋼銼將其清除干凈。然后，使用清洗工具清洗伸縮縫附近500mm寬范圍內的混凝土表面，使其變得干凈、平整和光滑。接下來，在伸縮縫兩側使用電鉆預先鉆孔并預埋膨脹螺栓，鉆孔和螺栓的間距按照一定規格進行安排。膨脹螺栓的位置應根據實際的不均勻沉降差確定，必須確保位置準確且螺栓預埋牢固。之后，使用手錘將加工好的瀝青麻絲塞入伸縮縫中，進行初步止水處理。在施工過程中，需要控制瀝青麻絲的塞填深度，以確保止水效果，并節約膨脹橡膠的用量。初步止水后，為了達到更佳效果，最好采用膨脹橡膠塞填未能充滿的縫隙。最后，確保膨脹橡膠的表面與混凝土表面持平，并確保縫隙內塞填密實。之后，再次清洗混凝土表面，并檢查膨脹橡膠表面的平整度是否符合要求。當一切符合要求后，可以進行橡膠板或鋼板的安裝。所使用的板材長度應與縫隙長度相同，并且鉆孔位置和間距應與膨脹螺栓的鉆孔和位置相同。

（2）注漿法

為了解決地質結構復雜、地下水位較高、工作環境差的問題，可以采用化學注漿外加可卸式止水帶法進行底板伸縮縫止水帶斷裂的補救?；瘜W注漿材料具有良好的與混凝土粘接性能，形成固體后具有良好的彈性和遇水膨脹性。在注漿前，需要清除縫內以及縫內其他雜物，可以通過注漿管分次進行高壓灌注。在灌注后，可以在伸縮縫表面加防腐木條，并外加頂壓鋼板來處理墻體伸縮縫。對于墻體頂部1米左右的伸縮縫，可以使用化學注漿進行封堵，并使其與橡膠止水帶搭接形成水栓。施工完成后，應該組織對伸縮縫寬度隨氣溫變化和地庫結構總體變形量的觀測，以便于控制補救質量。

伸縮縫止水帶是大型建筑施工中的關鍵部位，也是施工中容易出現問題的薄弱環節。因此，在施工過程中，我們必須高度重視它，并制定施工方案進行技術交底，確保按照方案進行施工，以保證工程質量。如果施工后發現止水帶斷裂的情況，我們應根據實際情況采取適當的修復方法，及時進行補救，防止因漏水導致地基沉降而造成更大的損失和事故。只有這樣，我們才能夠為保證工程質量打下堅實的基礎。

綜上所述，伸縮縫止水帶在施工時可能會出現斷裂等問題，以下是一些可能的原因：

1、材料質量差：止水帶材料質量不足或不夠堅固，無法承受施工時的壓力。

2、施工不當：止水帶施工時，未能按照設計要求和規范進行，例如未能進行適當的拉伸和壓縮測試，或施工時未能正確固定。

3、地質條件不良：止水帶所在的地質條件可能非常艱苦，例如土壤摩擦力大、地下水位高等，這可能會導致止水帶在施工時斷裂。

4、環境因素：施工環境的變化，例如溫度、濕度、壓力等，也可能會影響止水帶的性能，導致其斷裂。

為了避免這些問題，在施工時應該按照規范要求進行止水帶的制作和安裝，并采取適當的措施來確保其強度和穩定性。

以上便是今日的內容，感謝大家的閱讀和觀看，愿對各位有所助益，歡迎隨時致電咨詢。
