涵洞分為很多種類，今天來聊一聊圓管涵，不知道大家對它熟不熟悉呢？今天和小編一起來看一下吧。

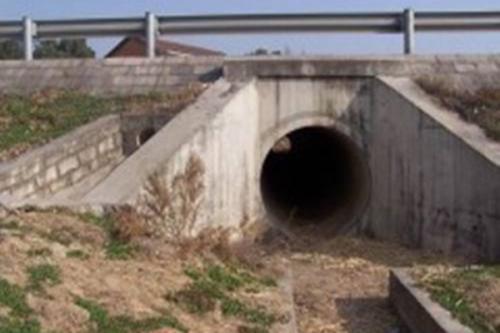

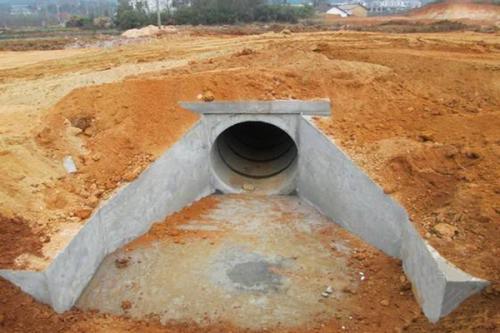

圓管涵由洞身及洞口兩部分組成。洞身是過水孔道的主體，主要由管身、基礎、接縫組成。洞口是洞身、路基和水流三者的連接部位，主要有八字墻和一字墻兩種洞口型式。

圓管涵的管身通常由鋼筋混凝土構成，管徑一般包括0.5米、0.75米、1米、1.25米和1.5米五種，管徑的大小根據排水要求選擇，多采用預制安裝，預制長度通常為 2米。當采用0.5米或0.75米管徑時用單層鋼筋，而孔徑在1米及1米以上時采用雙層鋼筋。0.5米管徑時其管壁厚度不小于6厘米，0.75米管徑時管壁厚度不小于8厘米，1米管徑時管壁厚度不小于10厘米，1.25米及1.5米管徑時管壁厚度不小于12厘米。下面舉一個例子。

一、結構簡介

圓管涵長35.04m，管徑1.5m，管基采用120°型式，混凝土標號C20，管基底至管內底厚度45cm，管基寬2.2m，開挖深度3.4米。涵底地基容許承載力150kPa，設計要求基底換填0.6m碎石，沉降縫每4～6m設置一道。圓管涵接頭采用20cm寬1:3水泥漿抹帶，外刷瀝青兩層。管涵沉降縫采用浸瀝青麻繩加粗鉛絲捆綁浸瀝青麻布處理。

涵背填料采用6%石灰土回填，壓實度≥96%，采用小型夯機或液壓夯機壓實。

二、各工序操作要點

1、基坑開挖

1) 基坑開挖前調查、分析周邊水系情況，對既有溝渠采取截、排、導等措施防止施工中基坑進水，使基底浸泡，同時開挖截水溝，防止地表水倒灌。

2、基底換填

1) 本涵洞基底換填60cm碎石，基坑一次開挖至基底以下60cm，檢測承載力，承載力大于設計規定的80kpa，進行分層換填分層壓實，第一層換填40cm，第二層換填30cm，壓實機具采用小型平板夯機，型號HCD90。

2) 換填基底標高采用水準儀進行控制，不得低于設計值，允許偏差為+50mm。

3) 換填壓實后采用輕型觸探法進行承載力檢測，承載力≥150kPa。

3、管基礎-模板安裝

1) 基礎模板采用1.3cm厚木模，圍檁采用Ф48×2.7mm鋼管和4×9cm方木組合。

2) 計算支撐樁位置，帶線打入基底，入土厚度20cm。

3) 模板拼縫位置為防止漏漿，采用雙面膠封堵。

4) 基礎模板安裝完畢，安裝拉條鋼筋為第二層抗肩混凝土模板提供支撐，并起到拉緊模板，防止錯臺、漏漿等質量通病的作用。拉條預埋入基礎砼25cm，外露20～25cm（背肋部分為25cm），橫向間距為1m。

4、第一層基礎混凝土澆筑

1) 混凝土到場后進行坍落度檢測，坍落度控制在160mm～200mm，檢測合格采用跳倉澆筑。

2) 澆筑采用吊灌，澆筑前吊斗內雜物清理干凈并用水濕潤，不得有明水。

3) 在澆筑過程中同步取樣做混凝土試塊 。

4) 混凝土澆筑標高低于管節底3cm，以利于后續拼縫和沉降縫工序的施工。

5) 混凝土初凝前在管涵軸線兩側15cm處預埋10cm長定位鋼筋，鋼筋高出混凝土面4.26cm。

6) 混凝土澆筑完畢，初凝后采用土工布覆蓋，終凝后灑水養生不小于4d。

5、管節安裝

1) 安裝前，在第一層管基上精確放出涵洞中心線及軸線。

2) 精確放出每一個管節接頭位置并進行標識，安裝時以此作為管節安裝位置。

6、管節接縫抹帶施工

1) 管節接縫兩側各10cm范圍內混凝土進行鑿毛處理。

2）安裝防裂鋼筋網與圓管涵密貼。

3) 采用1:3水泥砂漿進行抹帶施工，管口接縫內勾縫施工，抹帶寬度20cm，厚度為3cm，要求均不得小于設計值。

4) 抹帶施工完畢及時采用塑料薄膜加土工布覆蓋灑水養生，養生時間不得小于4d。

7、沉降縫施工

1) 沉降縫每4～6m設置1道，管節沉降縫與基礎沉降縫需垂直且形成通縫。

2) 管節安裝時需保證沉降縫寬度為15mm。

3) 沉降縫處施工防水層，防水層寬度為20cm，提前將麻布進行裁剪。

4) 沉降縫內采用瀝青麻絮填塞，外部采用四層瀝青浸制麻布將麻繩包裹好，并用四根粗鉛絲將其繞管壁牢固捆綁好，外層涂刷兩層瀝青防水層。

8、第二層抗肩基礎模板安裝

1） 模板采用1.3cm厚木模，背肋采用5×5方木。

2） 采用拉條將模板拉緊，緊貼第一層基礎，每隔1m設置主背梁，上部采用鋼管定位加固。

3） 為保證模板不向一側傾斜，在模板上口采用短木方與管涵進行對稱支撐定位，

4） 模板安裝完成后，要對平面位置、頂部標高、節點聯結、縱橫向穩定性進行檢查，簽認后方可澆筑混凝土。

9、C20管基第二層混凝土澆筑及養護

1）混凝土進場后及時檢測混凝土坍落度，合格方可澆筑。

2）本次混凝土澆筑按順序，分層對稱澆筑，分層厚度為30cm，振搗采用插入式振動器，振搗時移動間距不得超過振動器作用半徑的1.5倍，振動棒不要觸碰模板，振動棒要插入下層混凝土50～100mm。

3）澆筑完成，初凝后采用土工布覆蓋，終凝后灑水養生，根據天氣情況每天灑水次數不小于3次，保證土工布濕潤，養生時間不小于4d，待砼強度達2.5Mpa時拆模。

10、臺背回填

1）清除基底積水和淤泥。

2）兩側邊坡挖設1m寬內傾2%的臺階。

3）管道兩側要對稱、分層回填夯實。

4）回填至涵洞基礎襟邊處時，沿接縫或沉降縫周圍設置厚度20cm，頂寬25cm粘土保護層。

5)管頂以上50cm范圍內的夯實要采用輕夯，增加夯實遍數，減少層厚，壓實度≥96%。

上面就是關于圓管涵的內容，感謝大家的閱讀和觀看，希望對大家有幫助，期待我們以后的合作。
